ZyXEL P-2812HNU-F1 için OpenWRT Kurulum Rehberi!

Bu yöntem ile Windows üzerinde ZyXEL P-2812HNU-F1 modeminize OpenWRT kurabileceksiniz.

OpenWRT kurulumunda oluşabilecek tüm komplikasyonlar sizin sorumluluğunuzdadır.

Rehberimizi kaynak göstererek paylaşmanız önemle rica olunur. 🙏

⚙️ Cihaz Özellikleri

CPU: 500 Mhz Lantiq XWAY VRX288 (PSB 80920)
DSL: Lantiq (PSB 80190)
RAM: 128 MB (Samsung veya ProMOS V59C1G01168QBJ25)
FLASH: 128 MB (Samsung K9F1G08U0D-SCB0)
WI-FI: RaLink RT3062f 300 Mbps b/g/n
PORT: 4 adet Gigabit LAN, 1 adet Gigabit WAN, 2 adet USB 2.0

🧰 Gerekli Malzemeler

ZyXEL P-2812HNU-F1

Ethernet Kablosu

PL2303 USB TO TTL Kablo

💻 Gerekli Programlar

Aşağıdaki programları önceden kuralım.

PL2303 Driver - İndir
TeraTerm - İndir
Tftpd64 - İndir
WinSCP - İndir

✨ Başlarken

Kuruluma başlamadan önce OpenWRT.zip dosyamızı indirelim ve masaüstüne çıkartalım.
Dosyalara ait resim

Windows Ağ ayarlarından Ethernet'imize statik ip atayalım

Denetim Masası\Ağ ve Internet\Ağ Bağlantıları

Modemin içini açalım ve anten kablolarını dikkatlice çıkartıp kartı elimize alalım

Kartın arka yüzündeki serial dişlerine PL2303 kablomuzu şekildeki gibi bağlayalım

(Tekli : Siyah) - Yeşil - Beyaz - (Kırmızıyı bağlama)

Son olarak modemi ethernet kablosu ile LAN portundan bilgisayarımıza bağlayalım ve güç kablomuzu modeme takalım. Ama modem kapalı durumda olsun.
Son hali resimdeki gibi olmalıdır

🚀 OpenWRT Kurulumu

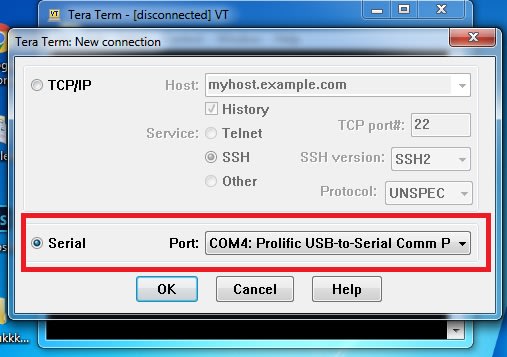

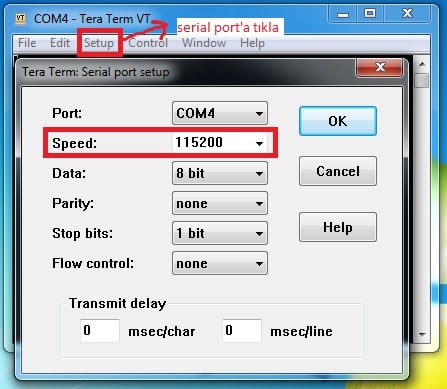

İlk olarak "TeraTerm" programını açın Serial portunuzu seçin, "Setup / SerialPort" kısmından "speed'i 115200" ayarlayın

Şimdi iletken bir madde ile R17 yazan lehimli yeri kısa devre yaptırırken modemi güç tuşuna basarak çalıştıralım

Modemi açtığımızda TeraTerm programında modemin UART moduna girdiğini gösteren alttaki yazıyı göreceğiz

  ROM VER: 1.0.5
  CFG 02
  UART

Şimdi cihaz UART modunda iken TeraTerm programından "File" "Send File" kısmından u-boot.asc dosyasını seçin.
U-Boot yüklemesi bittiğinde aşağıdaki komutu girin

  nand erase.chip

Tftp programını açın aşağıdaki gibi ayarlayın uygulama altta beklesin

TeraTerm programına aşağıdaki komutları sırayla girin:

  tftpboot openwrt-lantiq-p2812hnufx_nandtpl-u-boot-16M-patch.img

  nand write 0x81000000 0x0 0x38985

Modemi kapatın. Modem kapandıktan sonra tekrar açalım ve TeraTerm programında görünen autoboot işlemini herhangi bir tuşa basarak durdurun.
Aşağıdaki komutları TeraTerm programına girelim.

XX:XX:XX:XX:XX:XX yazan yere modemin arka yüzündeki etikette yazan MAC adresini yazınız

  mtdparts add nand0 256k uboot

  mtdparts add nand0 128k uboot-env

  mtdparts add nand0 3m kernel

  mtdparts add nand0 - ubi

  setenv ethaddr XX:XX:XX:XX:XX:XX

  setenv nboot 'nand read 0x80800000 0x60000 0x300000; bootm 0x80800000'

  setenv bootcmd 'run nboot'

  saveenv

  tftpboot openwrt-22.03.0-rc1-lantiq-xrx200-zyxel_p-2812hnu-f1-initramfs-kernel.bin

  bootm $fileaddr

Modem yeniden başlayacak. Akan yazılar durduğunda "Enter" tuşuna basalım. OPENWRT diye yazı göreceksiniz.
Modemin arayüzüne 192.168.1.1 adresinden giriş yapalım.

username: root ve şifresi yoktur. Direkt Login butonuna tıklayalım.

Arayüze girdikten sonra üst panelden System > Backup / Flash Firmware kısmına girelim.

En aşağıdaki Flash image.. butonuna tıklayalım. Açılan pencereden Browse butonuna tıklayarak openwrt-22.03.0-rc1-lantiq-xrx200-zyxel_p-2812hnu-f1-squashfs-sysupgrade.bin doyasını seçelim.

Keep Settings tikini kaldıralım ve dosyayı kuralım. Kurulum bittiğinde cihaz yeniden başlayacak.

Modeme OpenWRT kurduk ama wifi driverı olmadığı için şuan modemin wifisi çalışmamaktadır.

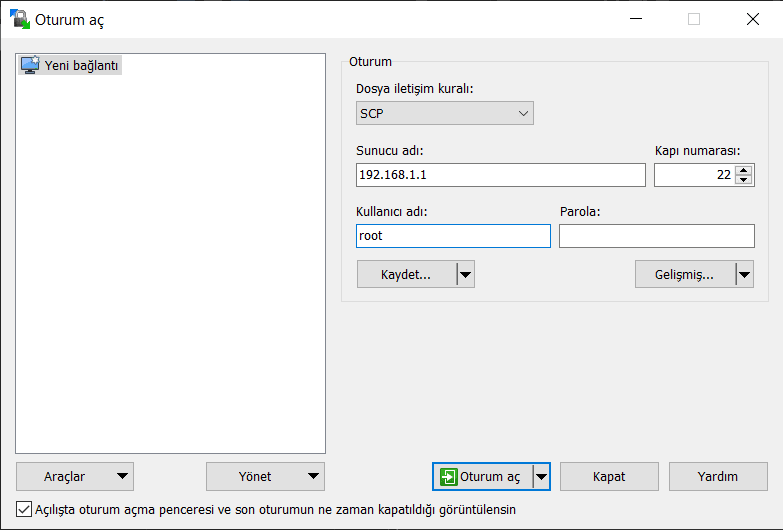

WinSCP programı ile modemin ana dizinine giriş yapalım.

/lib/firmware klasörünün içine RT3062.eeprom dosyasını sürükleyerek atalım

VDSL bağlantısı WinSCP programınan aynı şekilde /etc/config/network dosyasını açın. Aşağıda verdiğim satırdaki dsl0 yazan satırı bulup dsl0.35 olarak düzenleyin (diğer kısımlara dokunmayın):

  config interface 'wan'
    option ifname 'dsl0'
    option proto 'pppoe'
    option username 'XXXXXXXXX@XXXXXXXX.net'
    option password 'XXXXXXXX'
    option ipv6 '1'

Düzenledikten sonraki hali:

  config interface 'wan'
    option ifname 'dsl0.35'
    option proto 'pppoe'
    option username 'XXXXXXXXX@XXXXXXXX.net'
    option password 'XXXXXXXX'
    option ipv6 '1'

Modem yeniden başladığında wifi açılmama sorununu çözmek için modem arayüzünden System > Startup kısmına ve oradan da Local Startup kısmına girelim.

Çıkan ekrandaki yazıların hepsini aşağıdaki gibi düzenleyelim ve Save butonuna basarak kaydedilim:

  # Put your custom commands here that should be executed once
  # the system init finished. By default this file does nothing.
  echo 1 > /sys/bus/pci/rescan
  exit 0
