前幾天看老高與小茉的 Youtube 影片，看到日本有2個結界：平將門的北斗七星，跟天皇為了壓制這北斗七星的一個正方形。
正好 Google Maps API 的文件看到在地圖上畫幾何圖形這塊，就想說不然拿這個當範例好了，還正好適合。
本篇參考、使用資源如下：
- 官網 Maps Javascript API 文件
- JS Framework：Vue.js
- CSS Framework：Bootstrap4
一個幾何圖形，就是由點、線、面構成，2點成1線，3點成1面。
在 Google Map 上畫圖也是這樣，用座標當點，點設完以後，在看使用的 API 是單純的折線，還是要用線來連成一個面。
官方文件上畫的圖形有以下：折線、多邊形、方形、圓形。
這篇偷懶，覺得多邊形設成四邊就是方形了，因此就畫折線、多邊形、圓形這 3 種就好。
這篇會用到很多前一篇講的東西，有用到的code就不會再寫上，建議先看一下前一篇：
Google Maps API 學習筆記 – 1：地圖、標記、客製樣式
畫折線
跟前一篇一樣，把要畫的圖形，會用到的地點存成一個 .geojson 檔裡。
畫折線，只需要把每一個點寫成經緯度物件，存在一個陣列裡，然後 call API 的 method 就行，API method 如下：
| let simplePolyline = [ | |
| { lat: 35.7044724, lng: 139.6916473 }, | |
| { lat: 35.7114772, lng: 139.715292 }, | |
| /* ... */ | |
| ]; | |
| let polyline = new google.maps.Polyline({ | |
| path: simplePolyline, | |
| geodesic: true, | |
| strokeColor: '#FF0000', // 折線顏色 | |
| strokeOpacity: 1.0, // 折線透明度 | |
| strokeWeight: 5 // 折線粗度 | |
| }); | |
| polyline.setMap(map); |
「geodesic」這個參數，指的是要不要保留真實的地理形狀，true 是保留，false 是不保留，這在圖形是可以拖動時會看的比較明顯，想看對比的話可以看 說明文件的範例。

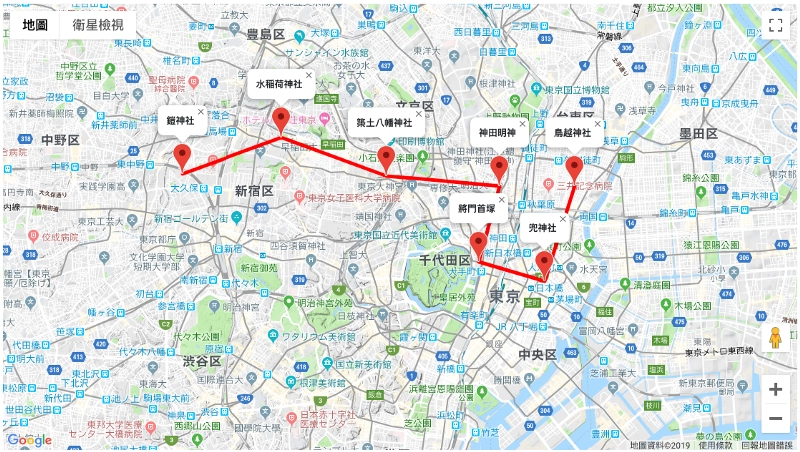

折線圖畫完，再加上每個點的 info windows，這邊用平將門的北斗七星結，畫完的截圖如下：
畫多邊形
畫多邊形的方式，跟畫折線很像，只是用到的 API method 不一樣。
把天皇的正方形座標存成 geojson 後，用到的 method 如下：
| let simplePolygon = [ | |
| { lat: 35.7044724, lng: 139.6916473 }, | |
| { lat: 35.7114772, lng: 139.715292 }, | |
| /* ... */ | |
| ]; | |
| let bermudaTriangle = new google.maps.Polygon({ | |
| path: simplePolygon, | |
| strokeColor: '#f1c40f', // 線條顏色 | |
| strokeOpacity: 0.8, // 線條透明度 | |
| strokeWeight: 5, // 線條粗度 | |
| fillColor: '#f1c40f', // 多邊形裡填滿的顏色 | |
| fillOpacity: 0.24 // 多邊形裡，填滿顏色的透明度 | |
| }); | |
| bermudaTriangle.setMap(map); |
畫完後的截圖如下：
最後，多邊形畫完後，再畫2條折線出來，把上面的北斗七星加上去，就可以看到完整的 2 個結界了，截圖如下：
畫圓形
畫圓形比上面兩個圖形簡單，因為畫圓只需要 2 個值：圓心、半徑。
這邊來畫一個日本京都南部的結界。
京都南結界是一個五芒星形，這個用上面講的多邊形就行了。
把五芒星的五個點連起來，就會有一個圓形。
畫圓形的 API method 如下：
| let cityCircle = new google.maps.Circle({ | |
| strokeColor: '#f1c40f', // 線條顏色 | |
| strokeOpacity: 1, // 線條透明度 | |
| strokeWeight: 5, // 線條粗度 | |
| fillColor: '#f1c40f', // 圓形裡填滿的顏色 | |
| fillOpacity: 0.35, // 圓形裡，填滿顏色的透明度 | |
| map: map, | |
| // 中心點 | |
| center: { | |
| lat: 34.9506901, | |
| lng: 135.7468915 | |
| }, | |
| // 半徑 | |
| radius: 8500 | |
| }); |

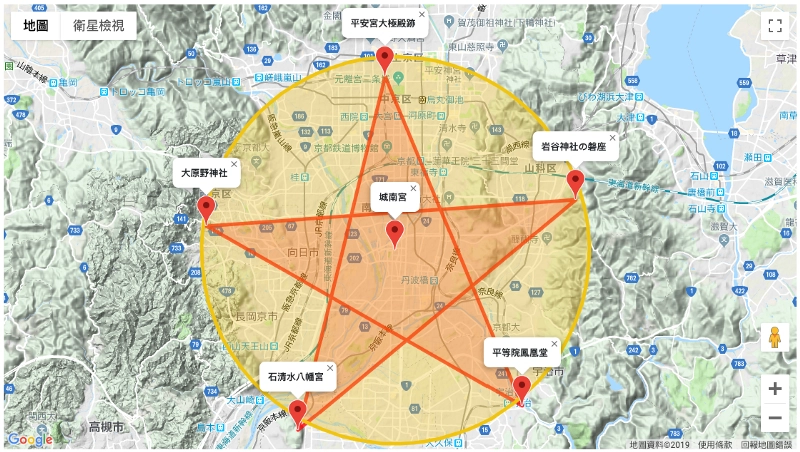

畫完後的截圖如下：
共用參數：可否拖動、可否編輯
畫圖形時，還有共用的參數，除了畫折線時提到的「geodesic」，另外就是：
editable：boolean 可否編輯圖形
draggable：boolean 可否拖動
所以如果只是單純有趣想畫個東西，可以都把折線、多邊形、圓形畫出來後，直接在地圖上拉點、拉圖形去畫。
另外 API 裡也有寫拖動、編輯的事件監聽，說明文件 上有寫出範例。
補充：Google Maps API 有一個 library，是可以直接在 Map 上畫畫的，不用先用 code 畫出個什麼在去編輯，而是可以直接在地圖上拉出折線、多邊、圓、方的功能，文件範例及 code 可參考文件。
除了畫圖，也可以刪除、檢查
補充說明，API 除了畫圖，也有刪除圖、檢查圖的用法，這部份實際上碰到的案子覺得不太會遇到，就不實作了，請直接看 說明文件。
本篇用到的原始碼
本篇用到的原始碼有放到 GitHub 上，歡迎參考。
https://github.com/letswritetw/letswrite-google-map-api-2
